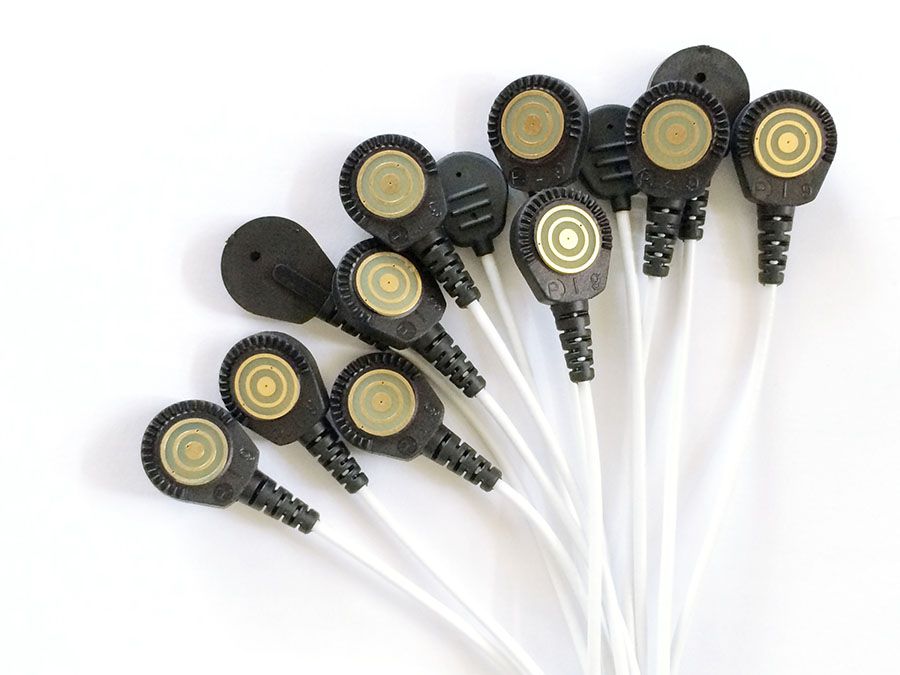

TCRE（全稱為Tripolar Concentric Ring Electrode）是為三個同心環的電極，包括外環、中環及中心圓盤。TCRE與單個的盤狀電極相似但功能卻截然不同。TCRE的外環電極與盤狀電極一樣可以采集電信號，同時還可以從三個緊密間隔的環形電極中獲得表面電位的雙極差，每個電極元件共同的噪聲會被自動消除。

產品優勢

每一個TCRE傳感器電極由三個部分組成：外環、中環和中心圓盤；

每個TCRE電極提供2個輸出信號：

a)  一個通過電極組合之間產生的高保真的壓差（外環與中心圓盤及中環與中心圓盤）；

b)  外環采集的常規EEG信號；

TCRE電極傳感器可以自動執行拉普拉斯算子，并從緊密間隔的電極獲得表面電位的雙極差，從而改善設備的共模抑制比；

除了常規的EEG信號，TCRE電極傳感器還可以用來采集心電信號（ECG）、肌電信號（EMG）和其他的生物電信號；

TCRE需要與t-Interface 20一起進行工作

t-Interface 20

t-Interface 20 可以與普通被動放大器和軟件進行兼容 (Biologic，BIOPAC，Brain Products，Brain Vision，EB Neuro，Biologic，BIOPAC， Grass/Natus，g.tec，Nihon Kohden， Neuroscan，TDT amplifiers，etc.)。t-Interface 基于模塊化設計拓展通道更加方便。

應用領域

癲癇檢測

檢測新生物標志

高頻振蕩(HFOs)

事件相關電位(ERPs)

視覺誘發電位(VEP)

運動相關電位(MRP)

聽覺腦干反應(ABR)

腦機接口(BCI)

案例——事件相關電位

從tEEG中增加的信號保真度可以讓你收集到更好的數據，從而減少你花在記錄信號上的時間。在與事件相關的潛在應用程序中尤其如此，例如可視的誘發電位(VEPs)、運動相關電位(MRPs)等。

用tEEG快速記錄視覺誘發電位(VEPs)：使用常規的EEG，通常您需要運行100 - 500個事件來記錄干凈的VEP。tEEG減少了平均數量級所需的ERP段的數量。使用tEEG，只需要10個事件，大大縮短了實驗時間。

在只有10個視覺刺激后，tEEG信號中有明顯的峰值。腦電圖上沒有信號。這個實驗表明使用tEEG需要更少的事件marker來獲得VEP。
